Penerapan Digital Terain Model untuk Pemodelan Permukaan Bumi
GN
Admin GN Consulting
Admin Konten
Diterbitkan pada
28 August 2026

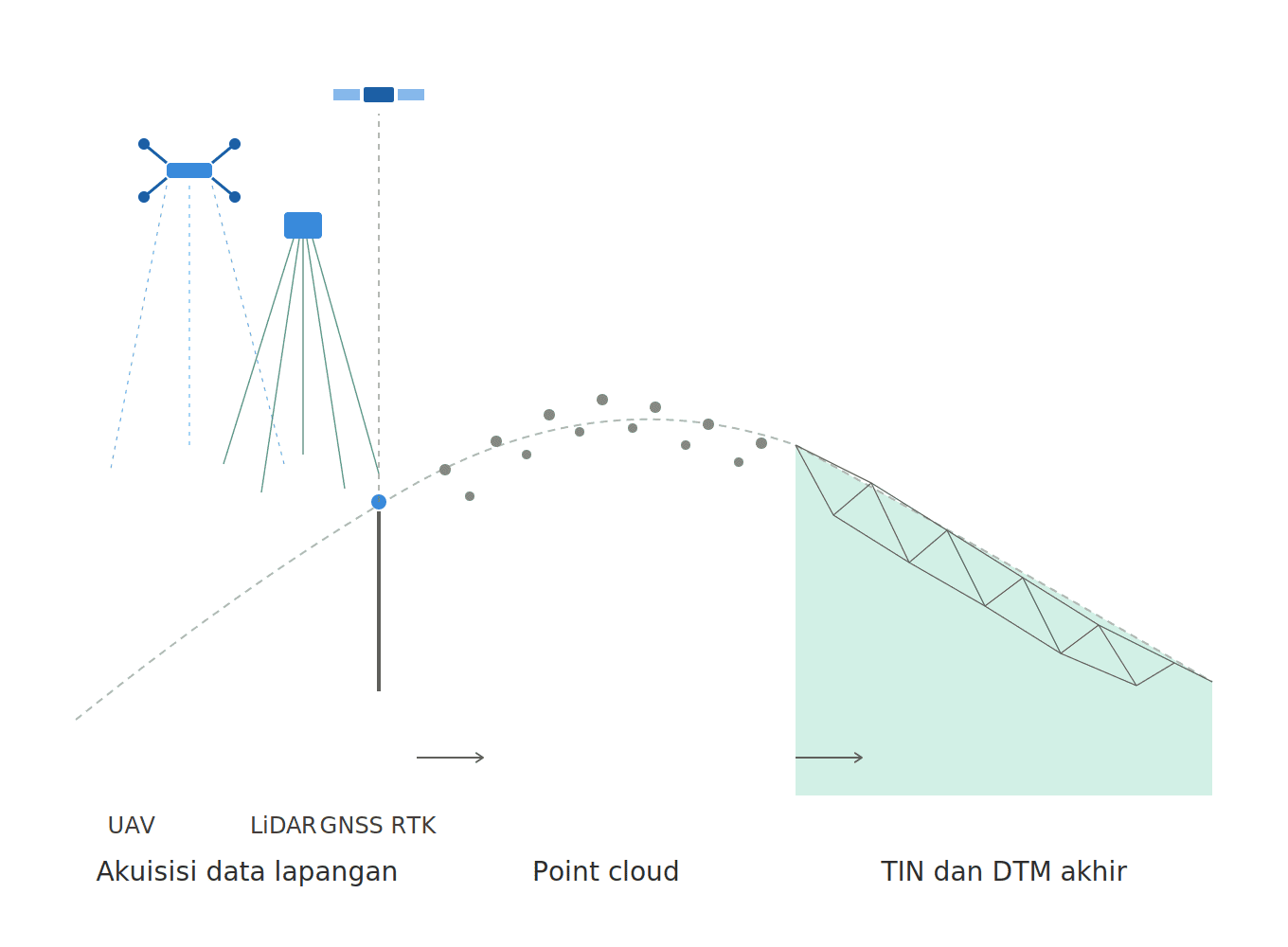

Pemodelan permukaan bumi merupakan salah satu kebutuhan mendasar dalam berbagai bidang rekayasa, mulai dari perencanaan tambang, konstruksi infrastruktur, hingga mitigasi bencana. Salah satu representasi digital yang paling banyak digunakan untuk keperluan ini adalah Digital Terrain Model (DTM). DTM memungkinkan seorang surveyor, geologist, maupun mine planner untuk merepresentasikan bentuk topografi secara akurat, kontinu, dan dapat diolah lebih lanjut menjadi berbagai produk turunan seperti peta kontur, perhitungan volume, analisis kemiringan lereng, hingga desain jalan tambang.Alur kerja DTM: akuisisi data lapangan (UAV, LiDAR, GNSS RTK) menjadi point cloud, kemudian diproses menjadi jaring TIN hingga permukaan DTM akhir.Definisi dan Perbedaan DTM, DSM, dan DEM
DTM (Digital Terrain Model) — merepresentasikan permukaan tanah murni (bare earth), tanpa objek di atasnya seperti vegetasi, bangunan, atau kendaraan. DTM umumnya dilengkapi dengan elemen tambahan seperti breakline, spot height, dan garis kontur untuk mempertahankan bentuk morfologi asli (punggungan, lembah, tepi jalan tambang, dan sebagainya).
DSM (Digital Surface Model) — merepresentasikan permukaan tertinggi yang tertangkap sensor, termasuk kanopi vegetasi, atap bangunan, dan objek permukaan lainnya.
DEM (Digital Elevation Model) — istilah umum untuk data elevasi dalam bentuk grid/raster, yang dapat merujuk pada DTM maupun DSM tergantung konteks pengolahannya.
Metode Ilmiah Pengambilan Data untuk Digital Terain Model
Fotogrametri UAV (Unmanned Aerial Vehicle) — Metode ini menggunakan drone yang dilengkapi kamera untuk mengambil ratusan hingga ribuan foto udara dengan tingkat overlap tertentu (umumnya 70–80% forward overlap dan 60–70% side overlap). Foto-foto tersebut kemudian diolah menggunakan prinsip Structure from Motion (SfM) untuk menghasilkan point cloud padat.
LiDAR (Light Detection and Ranging) — LiDAR menggunakan pulsa laser untuk mengukur jarak antara sensor dan objek berdasarkan waktu tempuh pantulan sinar (time of flight). LiDAR dapat dipasang pada wahana udara (airborne LiDAR), UAV, maupun statis di darat (Terrestrial Laser Scanning/TLS).

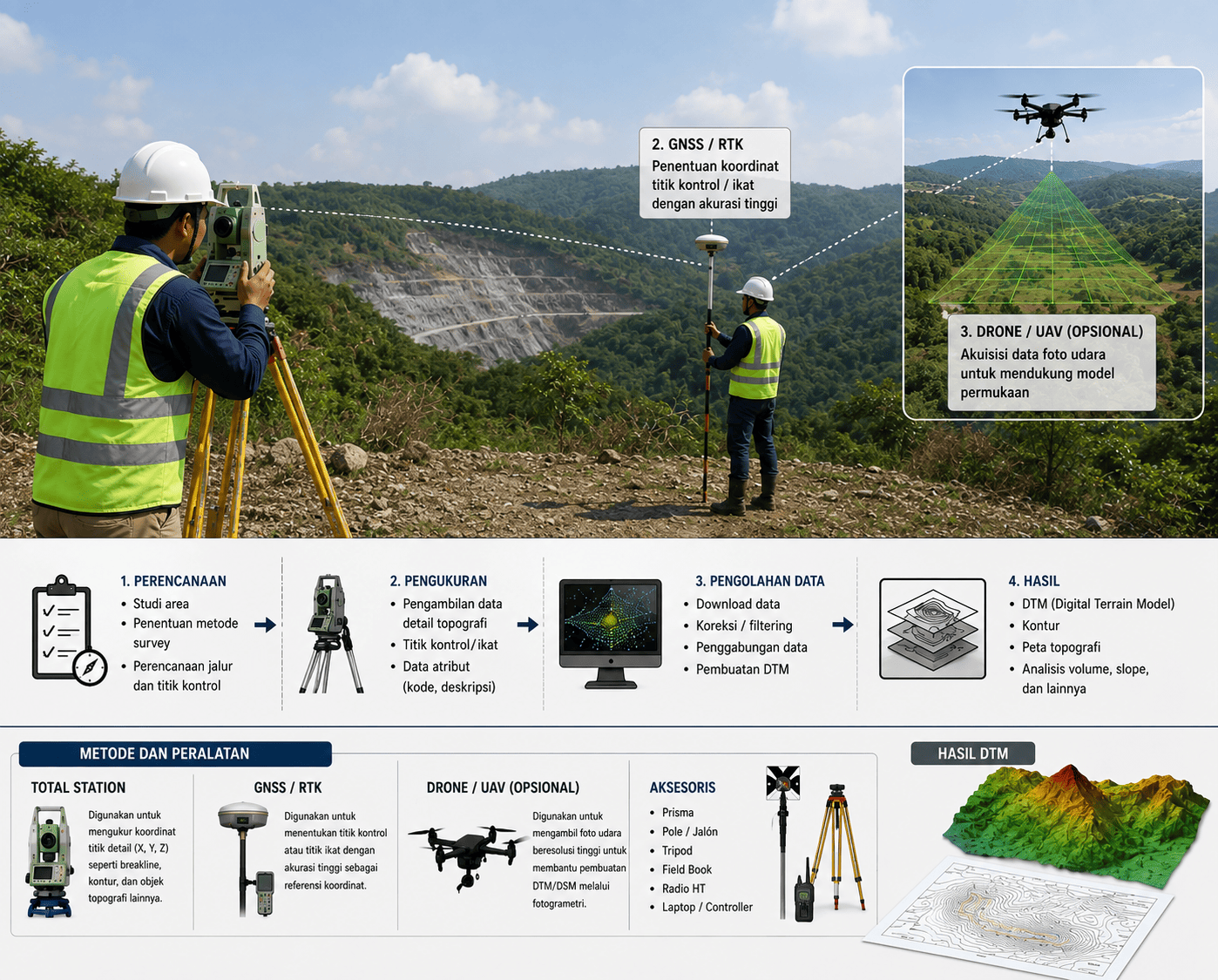

Survei GNSS RTK (Real-Time Kinematic) — GNSS RTK adalah metode pengukuran titik koordinat menggunakan sinyal satelit dengan koreksi real-time dari stasiun basis (base station) ke penerima bergerak (rover), sehingga menghasilkan akurasi posisi pada level sentimeter.Tahapan Pengambilan Data, Pengolahan Data hingga menghasilkan Digital Terain Model berbentuk 3DTahapan Pengolahan Data menjadi DTM
Point cloud — seluruh titik hasil akuisisi (baik dari fotogrametri maupun LiDAR) digabungkan dalam satu sistem koordinat yang telah direferensikan terhadap GCP.
Filtering titik tanah — algoritma klasifikasi memisahkan titik yang mewakili permukaan tanah (ground point) dari titik nontanah seperti vegetasi, alat berat, atau bangunan.
Pemodelan TIN (Triangulated Irregular Network) — titik-titik ground dihubungkan menjadi jaringan segitiga tidak beraturan yang mengikuti morfologi asli permukaan, dilengkapi breakline untuk mempertahankan fitur linear penting seperti tepi jalan tambang atau crest-toe lereng.
DTM raster/grid — TIN dapat diinterpolasi menjadi format grid/raster dengan ukuran sel tertentu untuk kebutuhan analisis spasial lanjutan.
Validasi akurasi — akurasi DTM diverifikasi dengan menghitung RMSE (Root Mean Square Error) antara elevasi DTM dan elevasi titik cek independen (check point) yang tidak digunakan dalam proses georeferencing.
Aplikasi DTM dalam Industri Pertambangan Dalam konteks operasi tambang, DTM digunakan secara luas untuk:
Perhitungan volume galian dan timbunan antar periode survei (bulanan, mingguan) sebagai dasar pelaporan produksi.
Desain pit dan jenjang tambang berdasarkan kondisi topografi aktual.
Analisis kestabilan lereng, di mana DTM menjadi basis geometri untuk pemodelan pada perangkat lunak geoteknik.
Perencanaan drainase dan tata kelola air tambang, termasuk penentuan arah aliran limpasan berdasarkan kemiringan permukaan.
Penjadwalan produksi pada perangkat lunak seperti Spry Scheduler, yang memanfaatkan model blok dan DTM sebagai batas topografi.
Digital Terain Model merupakan fondasi digital yang esensial dalam rekayasa pertambangan dan survei topografi modern. Akurasi sebuah DTM sangat ditentukan oleh metode ilmiah pengambilan data — baik melalui fotogrametri UAV, LiDAR, maupun GNSS RTK — serta ketelitian proses filtering dan validasi yang dilakukan setelahnya. Kombinasi beberapa metode akuisisi, disertai kontrol kualitas melalui ground control point dan check point, menjadi kunci untuk menghasilkan DTM yang baik sebagai dasar pengambilan keputusan teknis di lapangan.
